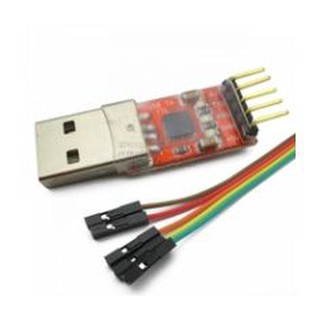

USB TO TTL Chip CP2102

Giới thiệu USB TO TTL Chip CP2102

Sản phẩm được kiểm tra khi quý khách yêu cầu
Cảm ơn bạn đã tin tưởng Linh kiện Cầu Giấy
Nếu bạn hài lòng, hãy nói với mọi người.
Nếu bạn không hài lòng, hãy nói với chúng tôi

Mạch chuyển USB UART CP2102 sử dụng chip CP2102 của hãng SILICON LABS được dùng để chuyển giao tiếp từ USB sang UART TTL và ngược lại.

Mạch chuyển USB UART CP2102 có thể nhận trên tất cả các hệ điều hành Windows, Mac, Linux, Android,... rất dễ sử dụng và giao tiếp.

Hỗ trợ các tốc độ truyền như: 300, 600, 1200, 1800, 2400, 4000, 4800, 7200, 9600 , 14400, 16000, 19200, 28800, 38400, 51200, 56000, 57600, 64000, 76800, 115200 , 128.000, 153.600, 230.400 , 250.000, 256.000, 460.800, 500.000, 576.000, 921.600 và các loại tốc độ khác.

CP2102 không sử dụng thạch anh ngoài như các chip PL2303. Module có sẵn ngõ ra điện áp 3.3V.

Trên mạch có 6 cổng đầu ra: 3.3V DTR 5V Tx Rx Gnd. Trong đó chân DTR được sử dụng để reset vi điều khiển trong quá trình nạp (tương thích với Arduino Promini).

LED nguồn sáng khi gắn vô máy tính và LED báo hiệu Tx / Rx, LED này sẽ sáng khi module nhận, gửi dữ liệu.

Mô tả chân như sau:

TXD: chân truyền dữ liệu UART, dùng kết nối đến chân Rx của các module khác, không kết nối trực tiếp đến mức của RS232
RXD: chân nhận dữ liệu UART, dùng kết nối đến chân Tx của các module khác, không kết nối trực tiếp đến mức của RS232
GND: chân mass hoặc nối đất.
5V: nguồn điện áp dương (tối đa 500mA).
DTR: Chân reset để nạp cho vi điều khiển
3.3V: nguồn điện áp dương 3.3V
Link tải driver từ chính hãng Silicon labs. https://www.silabs.com/products/development-tools/software/usb-to-uart-bridge-vcp-drivers
