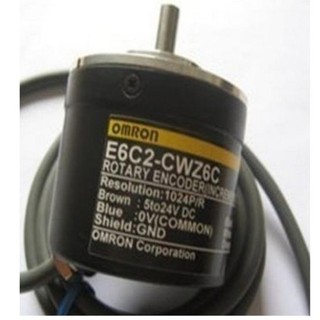

bộ phát xung encoder omron E6B2-CWZ6C 1024 XUNG

Máy tính & Laptop > Thiết Bị Mạng > Bộ Phát Wifi || bộ phát xung encoder omron E6B2-CWZ6C 1024 XUNG
Còn hàng
Kiểm tra giá...
ĐẾN NƠI BÁN
Shop:Cơ Điện Hóa DTNXem thêm các sản phẩm Thiết bị phát sóng Wifi bởi Cơ Điện Hóa DTN
  • Giao hàng toàn quốc
  • Được kiểm tra hàng
  • Thanh toán khi nhận hàng
  • Chất lượng, Uy tín
  • 7 ngày đổi trả dễ dàng
  • Hỗ trợ xuất hóa đơn đỏ
Giới thiệuchi tiết

Giới thiệu bộ phát xung encoder omron E6B2-CWZ6C 1024 XUNG

kho hàng HCM , có xuất hóa đơn VAT cho khách hàng lấy hóa đơn
liên hệ tư vấn hỗ trợ kỹ thuật hoặc gửi yêu cầu báo giá các sản phẩm omron
-Mr.trường : 0985.311.481
-email :luongtruongbt@gmail.com

E6B2-CWZ6C 1024P/R
Chi tiết sản phẩm:
 Encoder 1024 xung/vòng . Ngõ ra: A, B, Z  Đường kính trục: 6mm . Các Model xung khác từ 10,20.....1800,2000  xem kho hàng có sẳn

Ngõ ra: A, B, Z (NPN transistor cực thu hở). 30VDC, 35mA max.
Tần số đáp ứng: 100kHz max.
Tốc độ cho phép tối đa: 6000 vòng/phút
Bảo vệ cấp nguồn ngược cực và ngắn mạch ngõ ra
Nhiệt độ làm việc: -10 ~ 70oC
Độ ẩm môi trường: 35% ~ 85%
Tiêu chuẩn: IEC 60529 IP50
encoder DÙNG ĐỂ LÀM GÌ? CẤU TẠO VÀ HOẠT ĐỘNG RA SAO?

Đo tốc độ động cơ dùng encoder, tín hiệu từ encoder tạo ra các dạng xung vuông có tần số thay đôi phụ thuộc vào tốc độ động cơ. Do đó các xung vuông này được đưa vào bộ vi xử lý để đếm số xung trong khoảng thời gian cho phép từ đó ta có thể tính được giá trị vận tốc của động cơ. Đây cũng là phương pháp mà người ta sử dụng để ổn định tốc độ động cơ hay điều khiển nhanh chậm…
1 ) Nguyên tắc hoạt động của Encoder

Nguyên lý cơ bản của encoder, đó là một đĩa tròn xoay, quay quanh trục. Trên đĩa có các lỗ (rãnh). Người ta dùng một đèn led để chiếu lên mặt đĩa. Khi đĩa quay, chỗ không có lỗ (rãnh), đèn led không chiếu xuyên qua được, chỗ có lỗ (rãnh), đèn led sẽ chiếu xuyên qua. Khi đó, phía mặt bên kia của đĩa, người ta đặt một con mắt thu. Với các tín hiệu có, hoặc không có ánh sáng chiếu qua, người ta ghi nhận được đèn led có chiếu qua lỗ hay không.Số xung đếm được và tăng lên nó tính bằng số lần ánh sáng bị cắt!
Như vậy là encoder sẽ tạo ra các tín hiệu xung vuông và các tín hiệu xung vuông này được cắt từ ánh sáng xuyên qua lỗ. Nên tần số của xung đầu ra sẽ phụ thuộc vào tốc độ quay của tấm tròn đó. Đối với encoder mình đang dùng thì nó có 2 tín hiệu ra lệch pha nhau 90. Hai tín hiệu này có thể xác định được chiều quay của động cơ.
Đây là sơ đồ cấu tạo cơ bản bên trong của nó để tạo được xung vuông!
