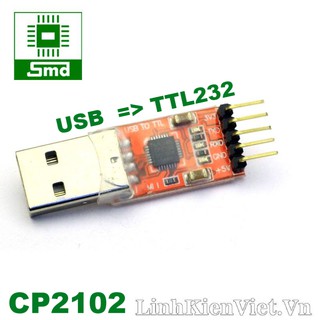

Module USB - TTL232 (CP2102)

Giới thiệu Module USB - TTL232 (CP2102)

Module USB - TTL232 (CP2102)

TÍNH NĂNG SẢN PHẨM
Module USB - TTL232 (CP2102) là một USB2.0 sử dụng chip CP2102 để chuyển giao tiếp từ USB sang UART TTL và ngược lại.
Module USB-TTL232 tương thích hầu hết với các hệ điều hành Windows XP / Vista / 7/8/10.

THÔNG SỐ KỸ THUẬT
Module có 6 chân bao gồm:
- TXD = Ngõ ra truyền - Kết nối với chân(RXD) của bộ điều khiển Micro. Chân này là chân TX của CP2102 trên board.
- RXD = Nhận tín hiệu đầu vào - Kết nối với bộ truyền tín hiệu (TXD) của bộ điều khiển Micro. Chân này là chân RX của CP2102 trên board.
- GND = Chân mass.
- 3V3 = Đầu ra tùy chọn cho mạch điện ngoài tối đa 50mA.
- 5V = Ngõ ra tùy chọn cho mạch điện ngoài tối đa 500mA.
- DTR / RST = Chân reset cho các vi điều khiển bên ngoài như Arduino.
⦁    CP2102 hoạt động ở mức áp 3.3V nên có thể dùng để giao tiếp Serial với các IC chạy ở mức 3.3V như các router wifi, Raspberry Pi, bluetooth module…
⦁    Mạch sử dụng chip CP2102, là chip USB to UART của Silabs. CP2102 có kích thước nhỏ gọn và yêu cầu rất ít thành phần bên ngoài để hoạt động được ngay. CP2102 không sử dụng thạch anh ngoài như các chip PL2303.
⦁    Điện áp ra 3.3V với dòng tải tối đa là 100mA.
⦁    Trên mạch có 5 cổng đầu ra: 3.3V RST 5V Tx Rx Gnd. Trong đó chân RST được sử dụng để ngắt kết nối USB của module với máy tính.
⦁    Chân RST có thể được chỉnh sửa để trở thành chân RESET dùng để nạp chương trình cho Arduino Prp Mini mà không cần phải nhấn nút RESET. Vui lòng chọn mục Thiết lập tương thích ở trên để chúng tôi chỉnh sửa.
⦁    Tốc độ tối đa 115200 bps.

BỘ SẢN PHẨM BAO GỒM
1X  Module USB - TTL232 (CP2102)
