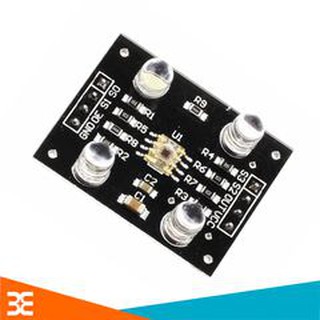

Module Cảm Biến Màu Sắc TCS230 V1

Giới thiệu Module Cảm Biến Màu Sắc TCS230 V1

Module Cảm Biến Màu Sắc TCS230 V1 Chất Lượng Tốt
Cảm biến màu TCS230 là một trong biến những cảm biến màu thông dụng được lập trình với bộ chuyển đổi ánh sáng sang tần số kết hợp với bộ chuyển đổi dòng sang tần số trên các vi mạch CMOS đơn. Nó có thể phân biệt được các màu trắng,xanh dương,xanh lá,trắng,đỏ. Tín hiệu ra là các sóng vuông với tần số tỉ lệ trực tiếp với cường độ ánh sáng.

Bộ chuyển đổi ánh sáng sang tần số đọc 1 mảng 8x8 của các photodiodes.16 photodiodes có bộ lọc xanh dương,16 photodiodes có bộ lọc xanh lá,16 photodiodes có bộ lục đỏ và 16 photodiodes không có bộ lọc.
Nguyên Lí Hoạt Động Của Module Cảm Biến Màu Sắc TCS230 V1
Ta nhìn thấy được màu sắc khác nhau là do mỗi màu có 1 tần số khác nhau.TCS230 có các bộ lọc màu nó cho phép nhận biết 1 số màu và chặn các màu còn lại.Ví dụ: khi chọn bộ lọc màu xanh lá thì bộ lọc màu đỏ và xanh dương sẽ bị chặn lại.
TCS230 sẽ chuyển đổi ánh sáng sang 1 tần số nhất định,sau đó tần số này sẽ được chuyển sang bộ chuyển đổi tần số.Ứng với mỗi tần số được tạo ra sẽ cho ra các cảm nhận màu khác nhau.
2 chân S2,S3 kết hợp với nhau sẽ tạo ra các cảm nhận màu
Ứng Dụng Của Module Cảm Biến TCS230 V1
Cảm biến màu sắc có rất nhiều ứng dụng trong cuộc sống hàng ngày. Các loại xe tự động,xe không người lái,cảm biến được tích hợp phân biệt tín hiệu đèn giao thông. Đỏ thì dừng lại,xanh thì đi tiếp.
Cảm biến được tích hợp vào robot giúp robot có thể nhận biết được màu sắc,giúp cho việc di chuyển linh hoạt hơn,tăng khả năng giải quyết công việc.
Tiếp theo mình xin trình bày một bài tập cơ bản kết nối giữa TCS230 với Arduino, hiển thị kết quả trên màn hình.
Đầu tiên các bạn tải thư viện TCS3200 tại địa chỉ https://github.com/MajicDesigns/MD_TCS230 sau đó thêm vào thư viện của Arduino IDE.
