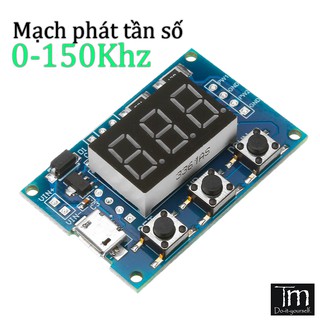

Mạch Phát Xung PWM 2 Kênh Hiển Thị LED 7 Đoạn

Giới thiệu Mạch Phát Xung PWM 2 Kênh Hiển Thị LED 7 Đoạn

📌 -- THÔNG SỐ KỸ THUẬT
- Điện áp làm việc: 5 ~ 30V DC
- Tần số đáp ứng: từ 1Hz ~ 150KHz
- Độ chính xác tần số: ± 2%.
- Dòng ngõ ra: 8 ~ 30mA.
- Điện áp ngõ ra: 5V V-PP
- Nhiệt độ làm việc: -30 ~ + 70 ℃.
- Tích hợp 3 nút nhấn [Set], [Up], [Down] dùng để thiết lập tần số ngõ ra PWM1 & PWM2
📌 -- Nút nhấn :
Nút [Set]: chuyển đổi các tham số FR1, dU1 (cho ngõ ra PWM1) và FR2, dU2 (cho ngõ ra PWM2)
Nút [Up], [Down] để điều chỉnh giá trị cho các tham số.

FR1, FR2 có các tham số sau:
XXX: 1Hz ~ 999Hz
XX.X: 0.1Khz ~ 99.9Khz
X.X.X.: 1Khz ~ 150Khz

dU1, dU2 điều chỉnh trong phạm vi từ 0 ~ 100 (duty-cycle)
📌 -- LƯU Ý
- Đấu nối đúng cực tính ghi trên mạch(nếu chưa rõ vui lòng liên hệ shop hỗ trợ ngay nha)
………………………………………………………………………………………………………….
