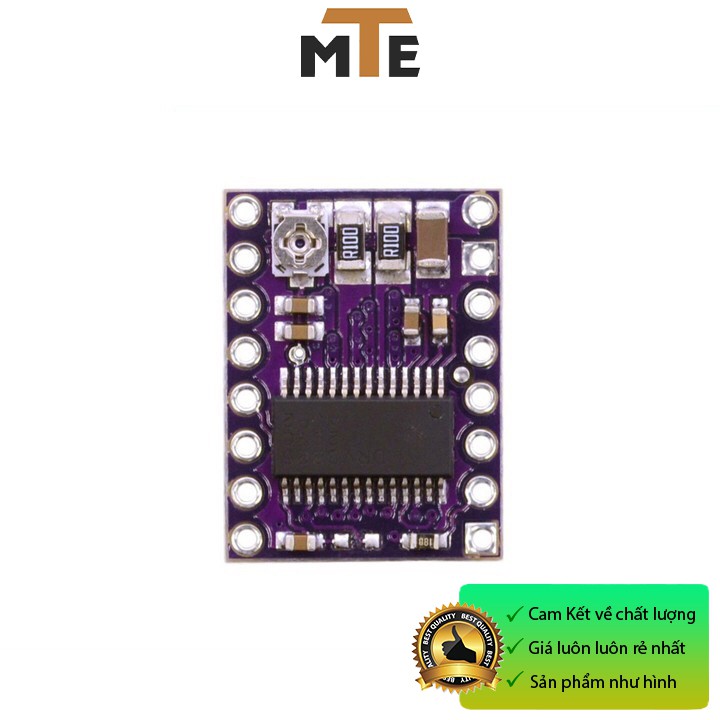

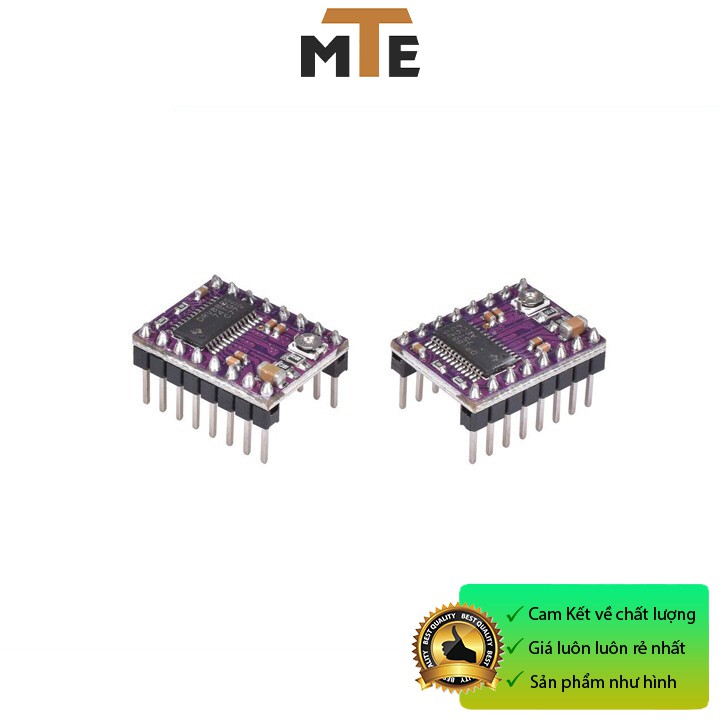

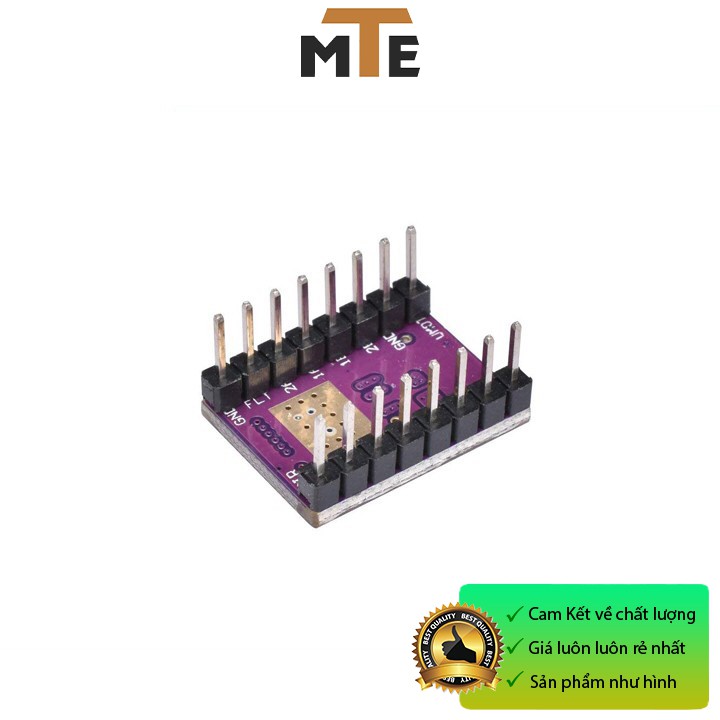

Mạch điều khiển động cơ bước DRV8825 Step driver (Có kèm tản nhiệt)

Giới thiệu Mạch điều khiển động cơ bước DRV8825 Step driver (Có kèm tản nhiệt)

TÊN SP: Mạch điều khiển động cơ bước DRV8825 Step driver (Có kèm tản nhiệt)

ỨNG DỤNG:
- Dùng cho mạch điều khiển động cơ bước ….
- Dùng cho cách mạch như CNC,máy in,robot…..
- Dùng làm mạch nghiên cứu thực hành điện tử.

THÔNG SỐ KỸ THUẬT:
- Dòng cực đại cấp cho động cơ: 2.5A.
- Điều khiển bước động cơ: 1; 1/2; 1/4; 1/8; 1/16; 1/32.
- Điện trở trong IC thấp, hạn chế tỏa nhiệt.
- Kích thước 1.5mm X 2mm (and the same 4988)
- Thích hợp điều khiển động cơ bước từ 8.2V ~ 45V 2.5A;
- Giao thức điều khiển số bước và chiều quay đơn giản
- Điều chỉnh dòng cực đại cấp cho động cơ dễ dàng
- Bảo vệ ngắn mạch, quá dòng, quá nhiệt…

HƯỚNG DẪN SỬ DỤNG:
- Điện áp vào chân VMOT 8.2VDC-45VDC
- Điện áp vào chân FAULT 2.5VDC-5.25VDC
- Đầu ra A1,A2,B1,B2 cho động cơ

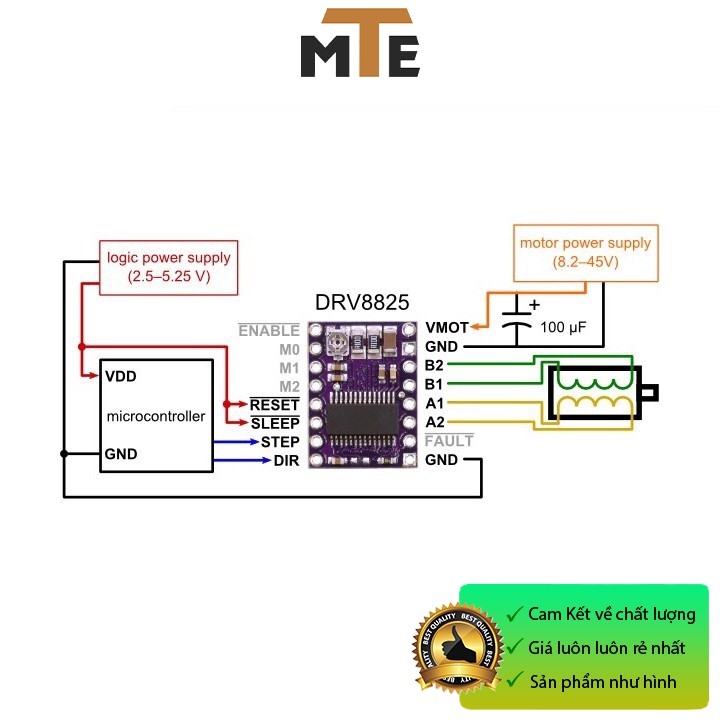

- Sử dụng Driver 8825 điều khiển 1 động cơ bước
- Chế độ hoạt động của module: (HÌNH 5)


#Module #Điều #Khiển #Động #Cơ #Bước, #Máy #In #3D #DRV8825
