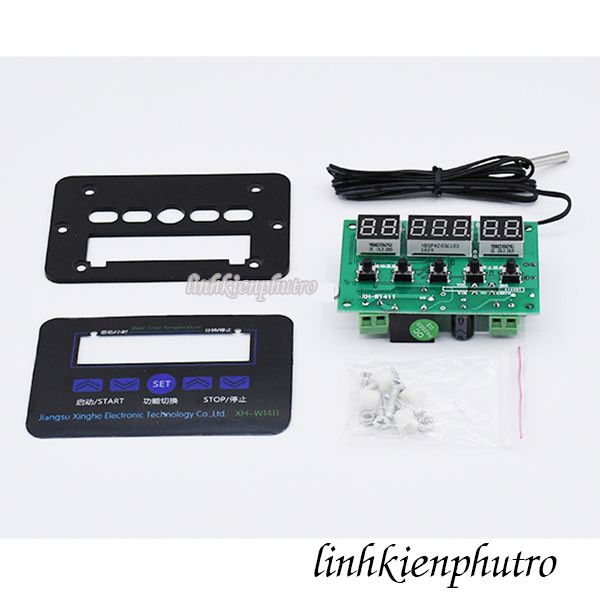

Mạch cảm biến nhiệt độ XH-W1411 - 220V

Giới thiệu Mạch cảm biến nhiệt độ XH-W1411 - 220V

Mạch cảm biến nhiệt độ XH-W1411 có ngõ ra Relay dạng thường mở, có hiển thị nhiệt độ bằng LED 7 đoạn. Đặc biệt với module này ta có thể cài đặt mức nhiệt độ (1 mức) hoặc khoảng nhiệt độ để kích đóng ngắt relay. Nhờ tính năng hữu dụng này mà người dùng có thể dễ dàng sáng tạo nhiều ứng dụng thú vị như : máy ấp trứng, cảnh báo nhiệt độ, làm mát tự động,...

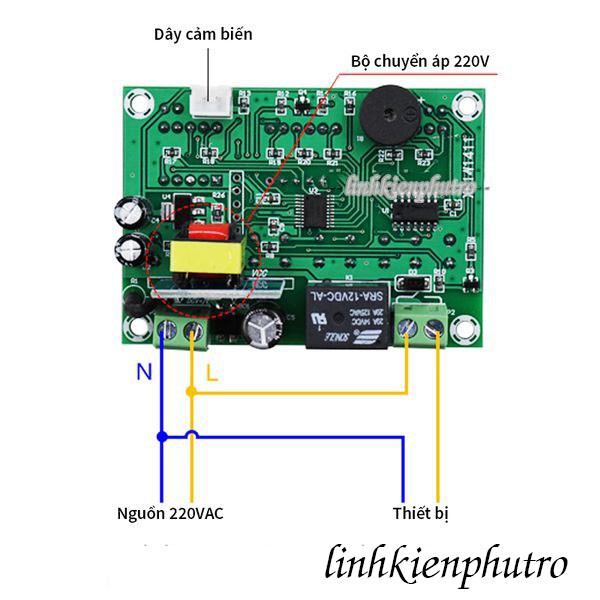

Ngõ ra relay dạng công tắc thường hở nên bạn có thể sử dụng cả điện áp xoay chiều (AC) và điện áp một chiều (DC) với dòng tải tối đa lên đến 10A.

Điểm khác biệt so với model XH-W1401 là model XH-W1411 có thêm nhiều chế độ cài đặt khoảng nhiệt độ giúp người sử dụng có thể tùy biến điều chỉnh theo nhu cầu cho từng ứng dụng khác nhau.

Thông số kỹ thuật:
Điện áp hoạt động: 220VAC
Chức năng của mạch XH-W1411:

Ở chế độ bình thường mạch sẽ hoạt động với chức năng giống với model XH-W1401.
Ở chế độ F1 mạch sẽ đóng ngắt relay theo thời gian, hai số bên trái là thời gian relay ON, hai số bên phải là thời gian relay OFF (thời gian tính bằng phút, tối đa 99 phút).
Ở chế độ F2 mạch được sử dụng để cài đặt thời gian ON với hai số bên trái là số giờ, hai số bên phải là số phút, sau khi kết thúc thời gian ON thì relay sẽ OFF luôn đến khi nào được cấp lại nguồn.
Ở chế độ F3 mọi thao tác cài đặt giống với chế độ F2 nhưng chức năng của mạch được sử dụng cài đặt thời gian OFF.
Để khôi phục cài đặt gốc của nhà sản xuất cần thực hiện theo thao tác sau:

Rút nguồn ra, sau đó nhấn giữ đồng thời 2 nút tăng giảm của phía bên phải (phía STOP) sau đó cấp nguồn vào.
Để cài đặt nhiệt độ chênh lệch cần thực hiện theo thao tác sau:

Rút nguồn ra, sau đó nhấn giữ 1 nút giữa (nút SET) sau đó cấp nguồn vào.
Màn hình sẽ hiển thị thông số "-- 000 --"
Hiệu chỉnh nhiệt độ chênh lệch
Nhiệt độ hiển thị ra màn hình sẽ theo công thức: nhiệt độ hiển thị màn hình = nhiệt độ đo được + nhiệt độ hiệu chỉnh
