[Mã ELFLASH3 hoàn 10K xu đơn 20K] Cảm biến dò line đơn

Giới thiệu [Mã ELFLASH3 hoàn 10K xu đơn 20K] Cảm biến dò line đơn

1. Thông tin sản phẩm

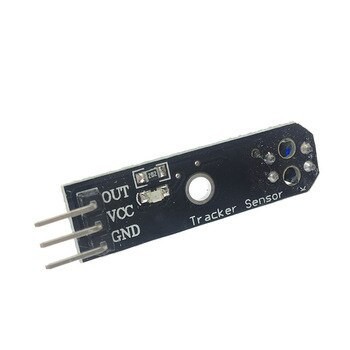

Module cảm biến hồng ngoại sử dụng TCRT5000 phát ra ánh sáng hồng ngoại liên tục và thu về giá trị phản xạ được. Khi ánh sáng hồng ngoại không được phản xạ về hoặc lượng ánh sáng phản xạ không đủ, giá trị ngõ ra của cảm biến sẽ ở mức thấp và đèn LED hiển thị luôn tắt. Khi phát hiện được vật cản hoặc lượng ánh sáng hồng ngoại phản xạ đủ lớn, giá trị ngõ ra của cảm biến sẽ ở mức 1 và đèn LED hiển thị được bật. Một số ứng dụng của cảm biến dò line đơn như: Encoder, đếm số giấy in trên máy fax, phát hiện vật cản, dò line...

2. Thông số kỹ thuật
1. Sử dụng IC TCRT5000 dùng để thu phát hồng ngoại 2. Khoảng cách sử dụng tối ưu: 1mm~25mm 3. Điện áp làm việc: 5V 4. Ngõ ra digital: digital signal 0 hoặc 1 5. Lỗ khoan ở giữa board giúp cố định board tốt hơn 6. Kích thước pcb: 3.5cm x 1cm 7. Cân nặng: 4.5g

3. Sơ đồ chân kết nối
VCC: Kết nối với điện áp đầu vào (5V)
GND: Kết nối với chân GND của nguồn
OUT: Digital Output có 2 mức: 0 hoặc 1
