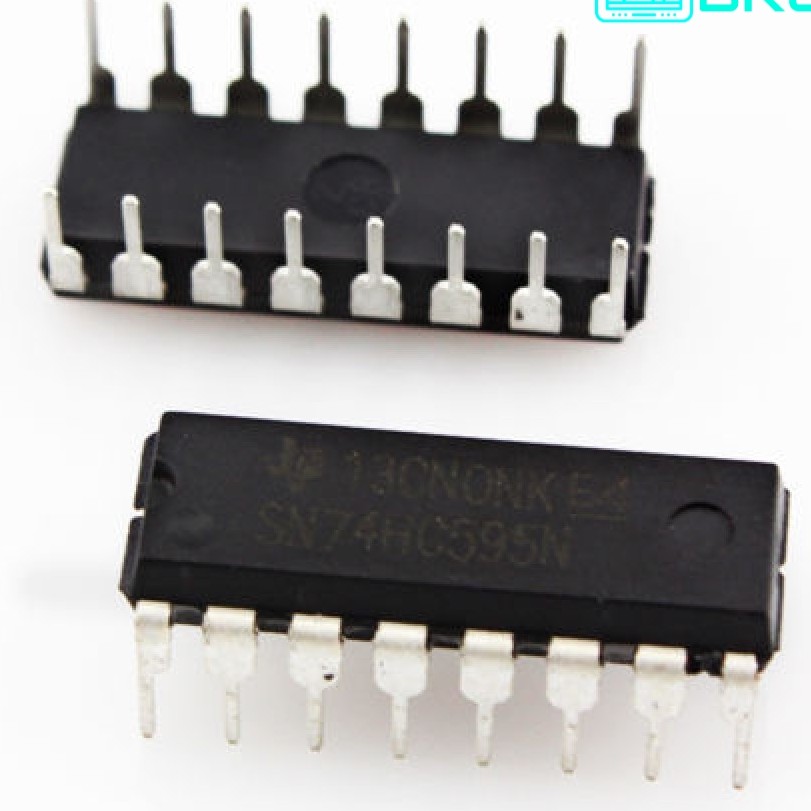

IC chức năng 74HC595 74HC595N DIP-16

Giới thiệu IC chức năng 74HC595 74HC595N DIP-16

MÔ TẢ SẢN PHẨM:

- IC 74HC595 là IC ghi dịch 8 bits kết hợp chốt dữ liệu, đầu vào nối tiếp, đầu ra song song.

- Thường dùng trong các mạch điều khiển LED 7 đoạn, quét LED ma trận,… để tiết kiệm số chân Vđk tối đa (chỉ dùng 3 chân).

- Có thể mở rộng số ngõ ra của vđk bao nhiêu tùy thích bằng việc mắc nối tiếp đầu vào dữ liệu các IC với nhau.
Thông số kĩ thuật : IC 74HC595

- Chân 14 : đầu vào dữ liệu nối tiếp . Tại 1 thời điểm xung clock chỉ đưa vào được 1 bit (output) QA=>QH : trên các chân (15,1,2,3,4,5,6,7) Xuất dữ liệu khi chân chân 13 tích cực ở mức thấp và có một xung tích cực ở sườn âm tại chân chốt 12 (output-enable)

- Chân 13 : Chân cho phép tích cực ở mức thấp (0) .Khi ở mức cao, tất cả các đầu ra của 74595 trở về trạng thái cao trở, không có đầu ra nào được cho phép. (SQH)

-Chân 9: Chân dữ liệu nối tiếp . Nếu dùng nhiều 74595 mắc nối tiếp nhau thì chân này đưa vào đầu vào của con tiếp theo khi đã dịch đủ 8bit. (Shift clock)

- Chân 11: Chân vào xung clock . Khi có 1 xung clock tích cực ở sườn dương(từ 0 lên 1) thì 1bit được dịch vào ic. (Latch clock)

- Chân 12 : xung clock chốt dữ liệu . Khi có 1 xung clock tích cực ở sườn dương thì cho phép xuất dữ liệu trên các chân output.
